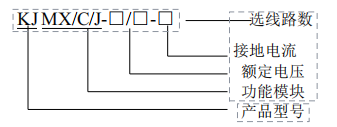

KJMX單相接地故障管理系統

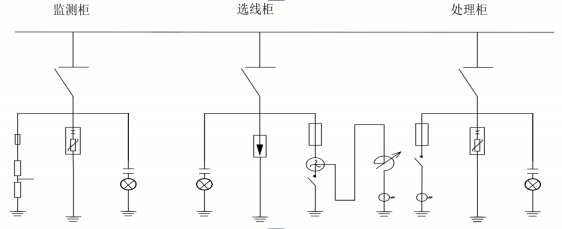

單相接地故障管理系統主要由3面開關柜構成，分別具有選線，處理及監測功能:成套裝置主要由接地變壓器、消弧線圈、高壓單極真空開關、高壓真空接觸器、高能抑制電阻、智能選線控制器、寬頻電壓傳感器，全電壓監測單元等核心元器件組成

留言咨詢

聯系我們

詳細介紹

產品概述

KJMX單相接地故障管理系統能夠適用于新型配電網環境(電容電流大、配網環境復雜等)，采用脈沖電流選線、主動干預消弧、全電壓監測錄波、過電壓抑制等多種核心技術原理實現快速選相、選線、熄弧準確率100%，保證系統的供電可靠性和安全性;對故障電壓和各回路零序電流波形的錄波，可以滿足用戶對故障數據的分析采集需要。

用途

本產品適用于3-35kV中壓中性點不接地系統、中性點經消弧線圈接地的電力系統。本產品可用作快速控制單相接地故障的發展，并可快速準確地給出故障線號,為在不間斷供電的情況下進行單相接地故障的處理創造充分條件。同時通過對故障電壓、零序電流的波形記錄,為事后分析故障成因與降低故障率提供了可靠的數據記錄。。

基本功能

(1)選線功能(KJMX接地選線功能)

(2)主動干預消弧功能(KJMX-C消弧處理功能)

(3)電壓監測及錄波功能(KJMX-J監測錄波功能)。

構成及工作原理

接地選線功能的結構形式為一套選線柜成套,主要構成有:隔離開關、高壓限流熔斷器、接地變壓器.單相快速真空開關、零序電流互感器、組合式過電壓保護器、高壓帶電傳感器等.

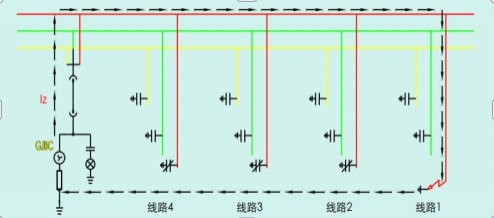

在中性點非有效接地系統中,通過接地變壓器引出一個中性點,該中性點與單相快速真空斷路器、中性點中值電阻串聯后接地。系統正常運行時,單相快速開關為分閘狀態，中性點回路不導通,電壓互感器監測母線電壓。
