戶內金屬封閉鎧裝抽出式開關設備

KYN28（GZS1）-12型鎧裝抽出式交流金屬封閉開關柜系額定電壓3.6~12kV三相交流50Hz 的戶內成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電，還可以用于頻繁啟動高壓電動機等。

留言咨詢

聯系我們

詳細介紹

產品概述

本開關由固的體和可抽分（手車）兩分組成。體殼和各功單元的采用覆鋁鋅鋼栓而成。開關的殼護等級達IP4X，各的護等級為IP2X、EBP、EV12
等。本開關可配用VS1(ZN63A)或據用戶要求選用VD4型路手車。開關可墻。由于開關的調試和維護可在前正面進行，可背背組成雙重列或墻。

產品的使用條件

海拔高度:不超過2000m。

環境溫度:上限+40℃，下限-10℃

相對濕度:日平均值不大于95%，月平均值不大于90%。

飽和蒸氣壓:日平均值不大于2.2x10-3MPa，月平均值不大于1.8x10-3MPa。

地震烈度:不超過8度。

無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

功能及特點

開關柜能滿足GB3906、DL404、IEC-298等標準的要求,并且具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置時送電和防止誤入帶電間隔等"五防"功能.主要特點有 :

1、柜體結構采用敷鋁鋅板經多重折彎組裝而成。

2、所有的操作均在柜門關閉狀態下進行。

3、防護等級高，可防止雜物和蟲害侵入。

4、簡單有效的“五防"閉鎖，防止誤操作。

5、可配用VS1(ZN63A)或根據用戶要求選用VD4型真空斷路器

6、更換斷路器簡單,手車互換性好。

7、柜體可靠墻安裝、柜前維護、減少占地面積。

8、電纜室空間充裕、可連接多根電纜。

9、快速接地開關用于接地和回路短路。

10、斷路器室、繼電器室、電纜室可根據用戶要求分別加裝加熱器,防止凝露與腐蝕發生。

11、斷路器室、電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修。

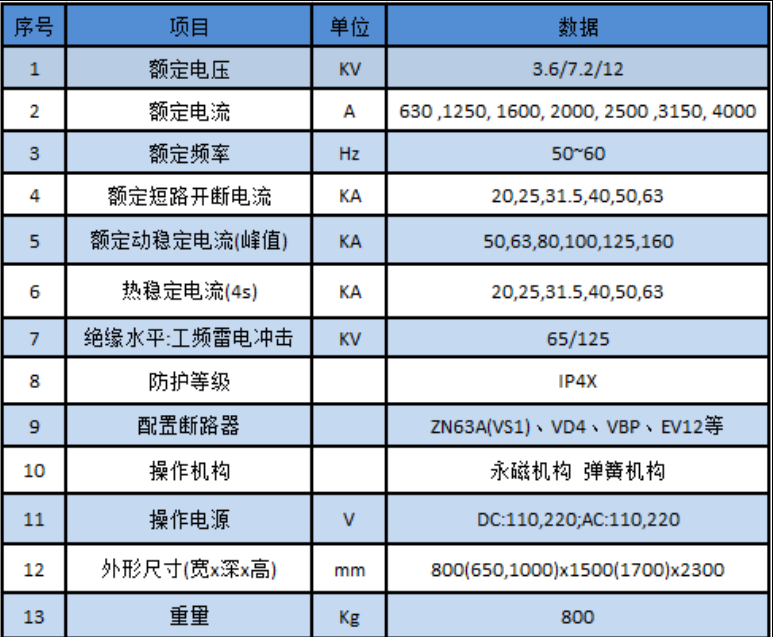

技術參數
