KJ-XHG開關消弧柜

本裝置采用進口的分相控制斷路器，適就容性電流范圍廣，可達1250A，且不受開斷小的短路電流限制，具有良好的動熱穩定性。分相控制的斷路器取代傳統熔斷器加接觸器的消弧方案，減少了日常維護的工作量和更換熔斷器的費用及時間。裝置動作速度快，可在15ms左右快速動作，大大縮短單相接地弧光持續的時間；裝置動作后可立即熄滅電弧，并能有效限制弧光接地過電壓。裝置動作后，允許1250A的電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的刀閘操作之后再處理故障線路。本裝置的保護功能不受電網規模和運行方式的影響。

留言咨詢

聯系我們

詳細介紹

一、工作原理及基本功能

1、系統正常運行時,開口三角電壓U 很小，控制器面板顯示“投運”，當U△由低電平變成高電平時，表明系統發生故障，此時微機控制器KJ-XHG立即啟動中斷，根據PT二次輸出信號Ua、Ub、Uc、進行故障類型和相別的判斷。

2、當系統發生單相接地故障時，則消弧斷路器動作，將故障相直接接地，可在15ms左右將弧光熄滅，并將弧光接地過電壓限制在線電壓的水平，可有效避免因弧光接地引發的相間短路及因弧光接地過電壓導致的避雷爆炸事故。

3、當發生PT斷線故障時，裝置控制器報警并輸出開關量接點信號，以便用戶對有可能因PT斷線導致誤動作的繼電保護進行互鎖。

4、裝置報警后，消弧控制器面板顯示故障類型（PT斷線，故障接地）和相別，同時輸出無源開關量接點信號。

★裝置配置RS485接口，可按照用戶提供的通訊規約進行數據傳送。

★本裝置中的電壓互感器可以向計量儀表和繼電保護提供信號，可取代常規的PT柜。

★本裝置具有事故追憶功能，可記錄20次故障發生的時間和故障的類型。

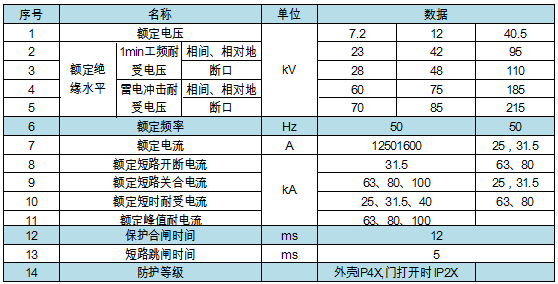

二、技術參數
