一、產品概述

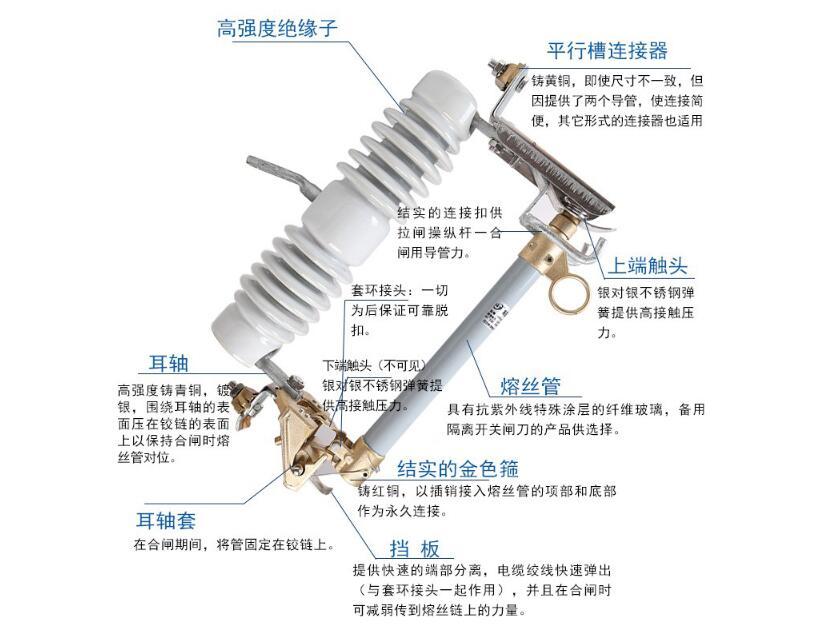

跌落式熔斷器是戶外高壓保護電器，它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分、合負荷電流。

跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動頭失去張力而下翻。鎖緊機械，釋放熔絲管，熔絲管跌落形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同事滅弧罩產生氣體，在電流過零時，將電弧熄滅。

二、適用場所

跌落式熔斷器安裝在10KV配電線路分支線上，可縮小停電范圍。因其有一個明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造一個安全的作業環境，增加了檢修人員的安全感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以在10KV配電線路和配電變壓器中得到了普及。適用于環境空氣無導線粉塵、無腐蝕性氣體及易燃跌落式熔斷器、易爆等危險性環境，年度溫差比在±40℃以?xún)?nèi)的戶外場所。

三、使用環境條件

1.海拔高度：1000~3000m地區

2.環境溫度不高于+40℃，最低不低于-35℃（高寒地區不低于-40℃）

3.風速不超過34m/s

4.地震強度不超過8度

5.耐污型產品適用于重污穢地區

6.不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈zhen震動場所

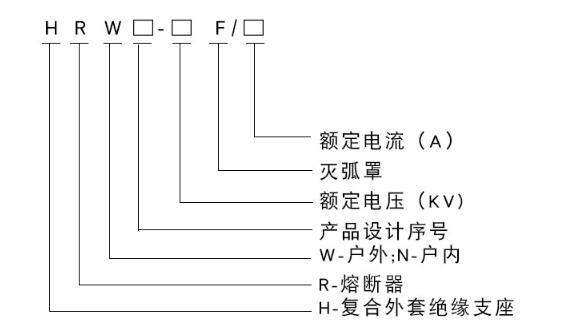

四、型號及含義
