六柱全相過電壓保護器

本產品為無間隙系列保護裝置，主要為保護 35KV 及以下高壓電機、變壓器、并聯補償電容器、開關、電纜、電爐、電站配電設備、整流設備、發電機、電解槽等其他電氣設備的相間和相對地絕緣免受操作過電壓和大氣過電壓的損壞之用，能夠有效的將過電壓的幅值限制在電氣設備絕緣耐受水平之下，保護電氣設備的絕緣，維護電氣設備的安全運行。傳統的保護裝置雖然能夠限制過電壓，但是只能在電氣設備的相與地之間，不能實現相間的保護，兩相間的過電壓保護要經過兩只保護裝置的串聯，殘壓要比相對地高出1 倍，不利于電氣設備的相間絕緣保護；而本公司生產系列產品是組合式的，能夠有效地實現電氣設備的相對地絕緣保護和相間絕緣保護，能夠有效限制操作過電壓和大氣過電壓。本產品采用性能優異的氧化鋅壓敏電阻，具有 2ms 通流容量大，伏安特性優異，殘壓比小，耐受 4/10us 大電流沖擊水平高等優點；動作電壓合適，而且可靠。本公司生產的 KJE 系列保護裝置完全滿足 GB11032-2000 《交流無間隙氧化物保護裝置》、JB/T9672.2-1999《交流系統有串聯間隙金屬氧化物保護裝置》和 DC/T620《交流電氣裝置的過電壓保護器和絕緣配合》標準的要求。

留言咨詢

聯系我們

詳細介紹

用途與特點

本公司生產的 KJE 系列保護裝置完全滿足 GB11032-2000 《交流無間隙氧化物保護裝置》、JB/T9672.2-1999《交流系統有串聯間隙金屬氧化物保護裝置》和 DC/T620《交流電氣裝置的過電壓保護器和絕緣配合》標準的要求。

本公司生產的 KJE系列保護裝置全部采用雙重密封工藝結構，保護裝置的外殼全部為合成硅橡膠外套，外接連線采用高壓絕緣硅橡膠電纜引出，全部產品皆為全絕緣封閉結構，除電纜終端接線鼻子外無任何金屬外露；阻燃、防爆。

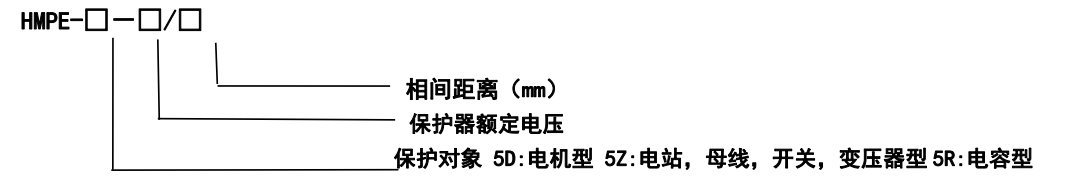

型號說明

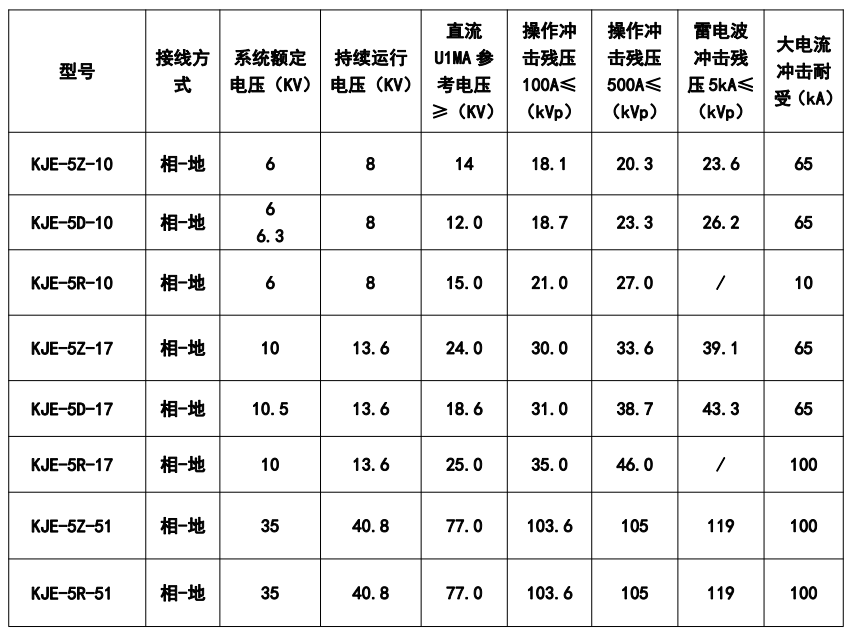

六柱全相過電壓保護器主要技術參數

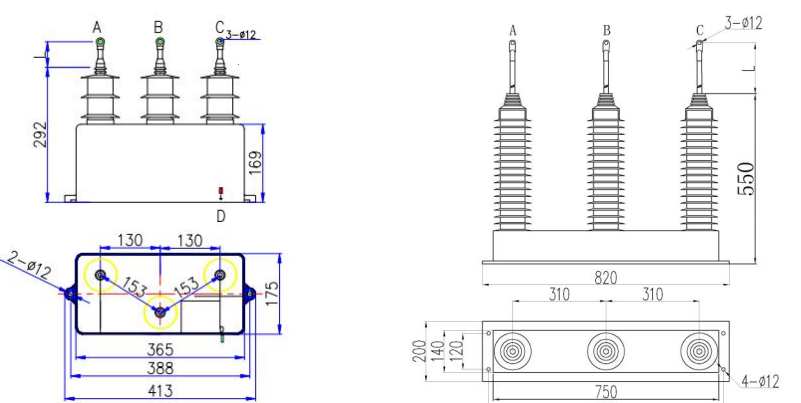

外形及安裝尺寸

試驗方法

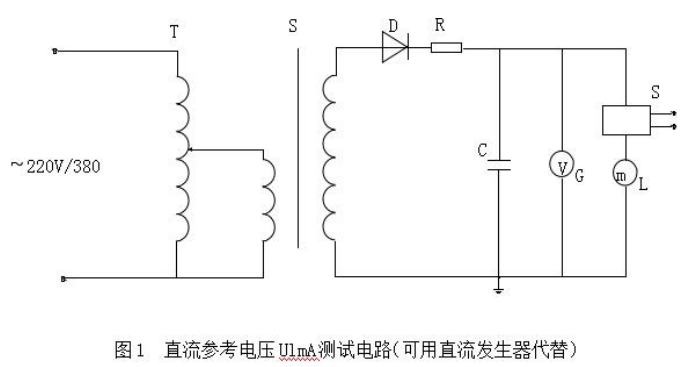

試驗原理接線如圖(2)所示。測量直流參考電壓 U1mA（無間隙）以及泄漏電流，不做工頻放電電壓試驗（有間隙做）。

直流參考電壓 U1mA 的測量本試驗進行時按下圖所示接好線路。逐步調高 TB 的輸出電壓，觀察表計 GB 和 LB，到 LB 上升達 1mA 時，讀取 GB 的讀數即為直流參考電壓 U1mA 。按 GB11032 要求，直流電壓脈動部不超過±１.５％，試驗環境溫度為２０℃±15 ℃。用戶如有專門的高壓直流發生器則更為方便。
