KJ-VB智能組合式過電壓保護器（開關柜防雷器）
KJ智能組合式過電壓保護器主要用于發電、供電和用電企業的電力電網中，用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用；具有自脫離式過電壓保護功能，并在結構內部裝設有限流脫離裝置，在限壓元件發生熱擊穿時，限流脫離裝置熔斷，自動從系統上脫離，防止爆炸事故的發生，便于及時更換。
詳細介紹
一、工作原理
正常運行時：過電壓保護功能正常進行過電壓保護，自脫離過電壓保護裝置內通過的是過電壓造成的短暫電流；脫離裝置內沒有短路電流流過，因此不動作。
非正常狀態：過電壓保護功能因故發生熱崩潰，失去過電壓限制功能，形成內部相間短路故障，自脫離過電壓保護裝置內部相間出現相間短路電流；脫離裝置在短路電流的作用下迅速動作，脫離該短路點，同時產生足以使與之并聯的其他線路的自脫離過電壓保護裝置動作的過電壓，將短路能量轉移，實現該故障線路相間短路故障點的可靠切除。當自脫離過電壓保護裝置的脫離裝置動作后，說明該自脫離過電壓保護裝置內部的過電壓保護功能已完全失效，需更換，否則，該線路的設備長期失去過電壓保護，對設備不安全。

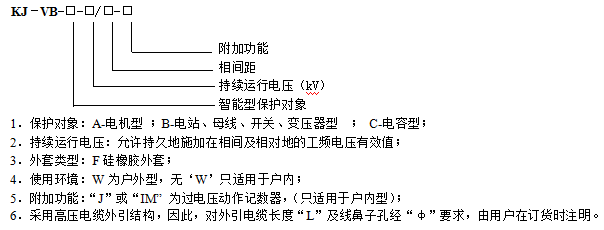

二、型號及意義
三、功能及特點
智能組合過電壓保護器具有下面的一些特點：
(1)采用高性能、通流量大等性能優異的氧化鋅非線性電阻，模壓密封，外用復合式絕緣護套合成，完全杜絕受潮影響;
(2)采用四星形接法，對相間和相對地的過電壓均能起到可靠的限制作用。可將相間過電壓大大降低，保護的可靠性大為提高;
(3)在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值準確，保護性能優良;
(4)保護器內部設有脫離器，當限壓元件因諧振等長時（毫秒級乃至秒級）過電壓發生熱擊穿時，能在微秒級時間內與系統脫離，避免造成系統短路事故。

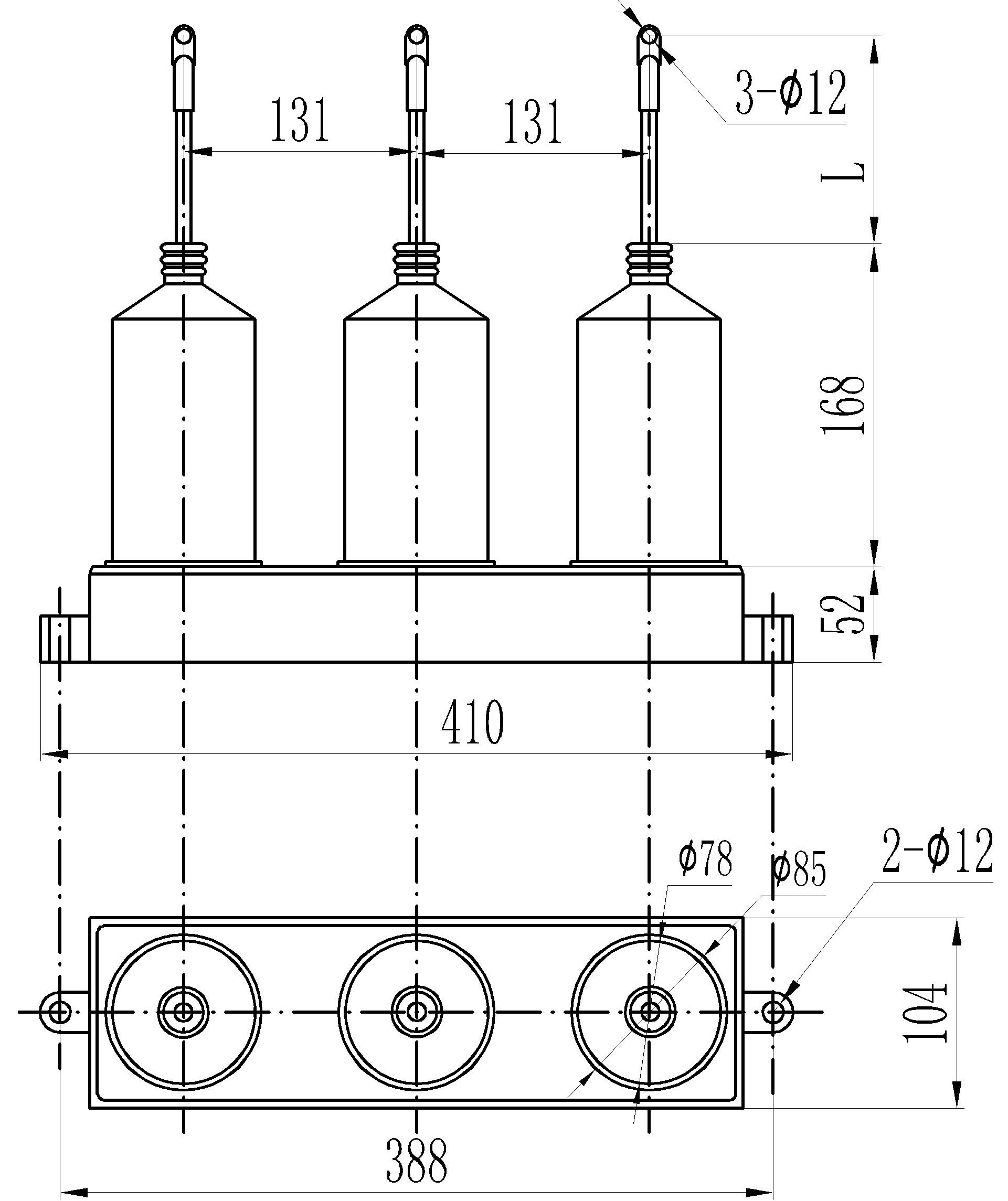

四、外型及安裝尺寸

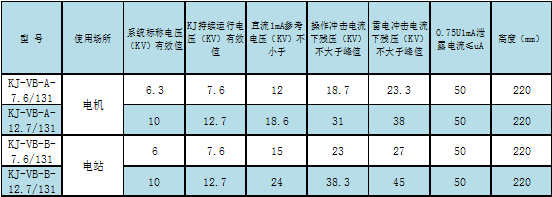

五、型號及技術參數
六、產品的使用條件
1、環境溫度-40~60℃;
2、海拔高度不超過3000m;
3、交流系統的頻率為48~62HZ;
4、連續施加在KJ的工頻電壓不超過KJ的持續運行電壓;
5、最大風速為35m/s。
