KJ-V三相組合式過電壓保護器（開關柜防雷器）

本產品為無間隙系系列保護器，主要為保護35KV及以下高壓電機、變壓器、并聯補償電容器、開關、電纜、電爐、電站配電設備、整流設備、發電機、電解槽等其他電氣設備的相同和相對地絕緣免受操作過電壓和大氣過電壓的損壞之用，能夠有效地將過電壓的幅值限制在電氣設備絕緣耐受水平之下，保護電氣設備的絕緣，維護電氣設備的安全運行。本公司生產的KJ-V系列保護器全部采用雙重密封工藝結構，保護器的外殼全部為合成硅橡膠外套，外接連線采用高壓絕緣硅橡膠電纜引出，全部產品皆為全絕緣封閉結構，除電纜終端接線鼻子外無任何金屬外露：阻燃、防爆。

留言咨詢

聯系我們

詳細介紹

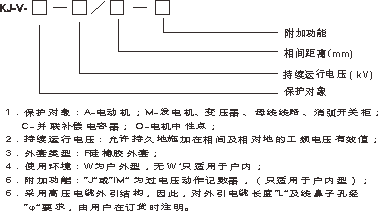

一、型號意義

二、產品的使用條件

1. 環境溫度不高于+50℃，不低于-40℃；

2. 海拔不超過1500m；

3. 長期施加在保護器A、B、C三相端子間的工頻電壓不超過保護器的持續運行電壓；

4. 工作頻率50~60Hz；

5. 工作位置：10kV及以下產品垂直或水平安裝，35kV產品只能垂直，所有產品不允許倒置安裝（電纜向下）。

三、型號及規格參數

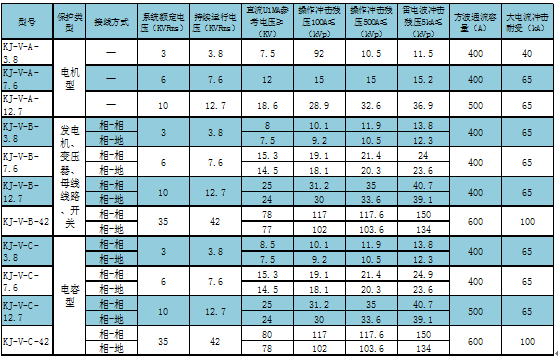

表一本表中所列保護器無間隙三相組合式過電壓保護器主要技術參數

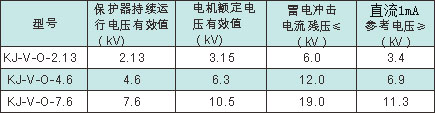

表二電機中性點過電壓保護器

四、KJ-V 試驗方法及注意事項

測量直流參考電壓U_1mA（無間隙）以及泄露電流，不做工頻放電電壓試驗（有間隙做）。

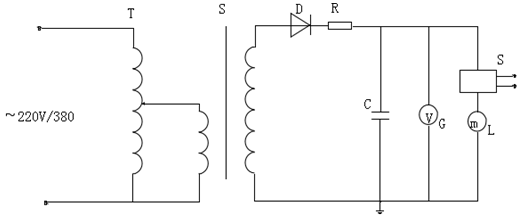

1. 直流參考電壓U_1mA的測量

本試驗進行時按下圖所示接好線路。逐步調高TB的輸出電壓，觀察表計GB和LB，到LB上升達1_mA時，讀取GB的讀數即為直流參考電壓U_1mA。按 GB11032要求，直流電壓脈動部不超過±１.５％，試驗環境溫度為２０℃±15　℃。用戶如有專門的高壓直流發生器則更為方便。

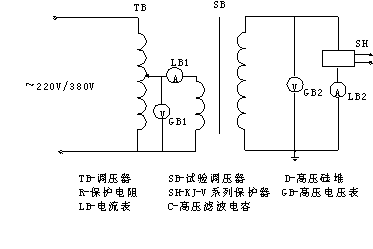

2. 工頻放電電壓的測量

本試驗按圖所示接好線路。逐步調高TB的輸出電壓，觀察表計GB1、LB1或GB2、LB2，到電流表讀數突然增大時記下當時電壓表的讀數，并立即降下TB的輸出電壓，該電壓表讀數即為工頻放電電壓（如讀GB1應按SB的變比折算到高壓側電壓）每個參數做三次，計算出平均值，每次實驗間隔不得小于1分鐘。

3. 泄露電流的測量

3.1 KJ-V無間隙的所有組合式三相組合式過電壓保護器在0.75倍的直流參考電壓下,測量的相間和相地直流泄露電流均小于30微安。

3.2 KJ-V有間隙的所有組合式三相組合式過電壓保護器在施加的直流電壓下, 測量的相間和相地直流泄露電流均小于30微安。
