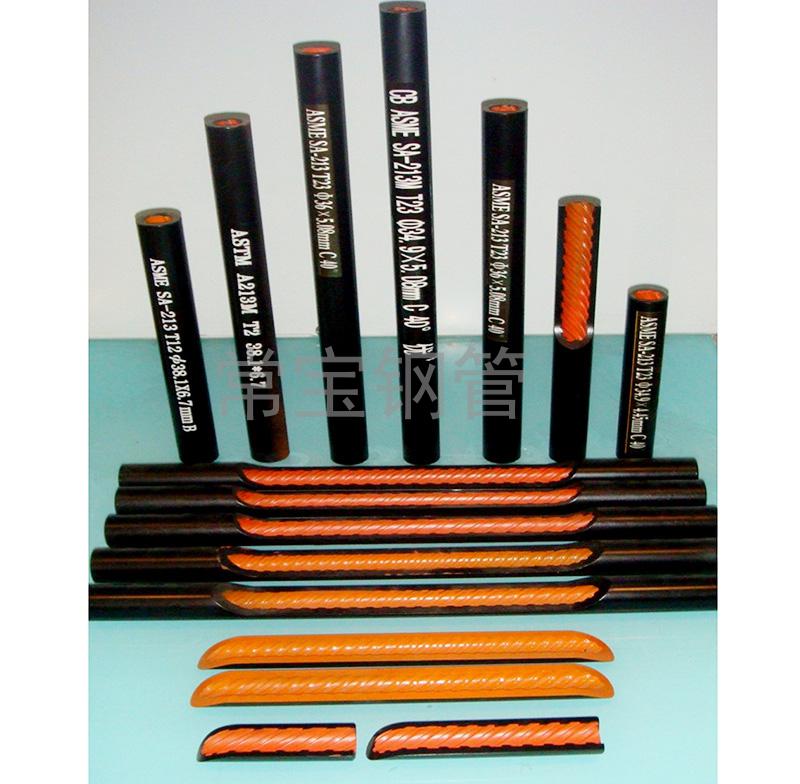

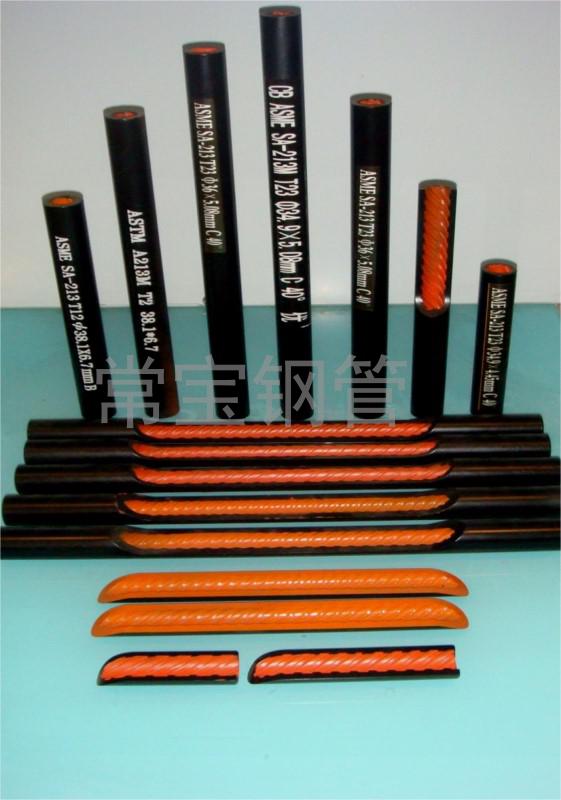

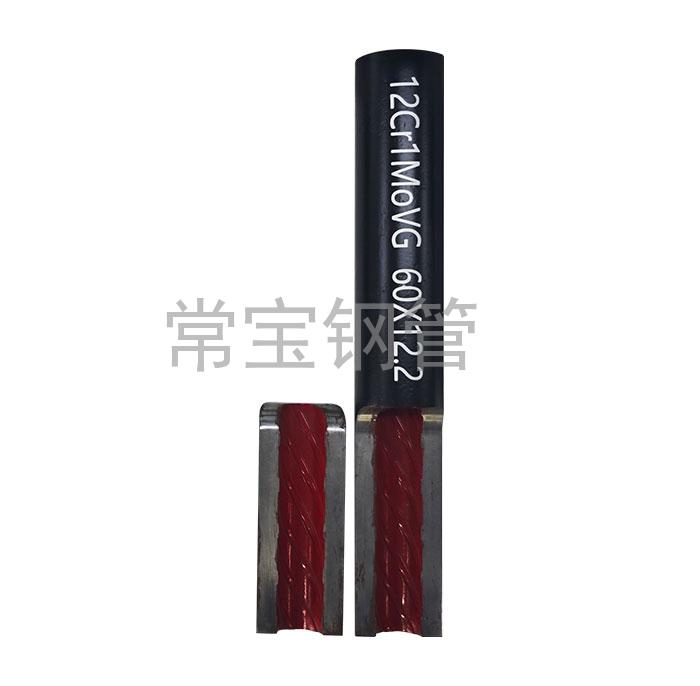

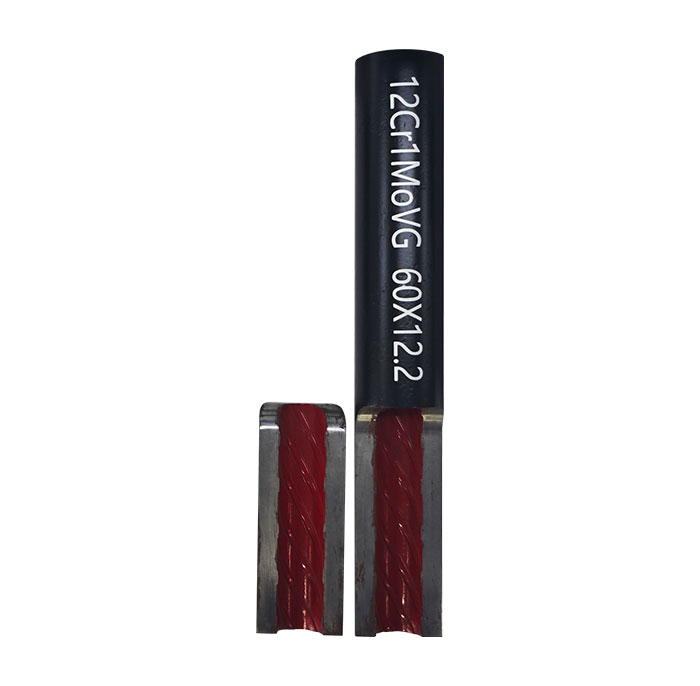

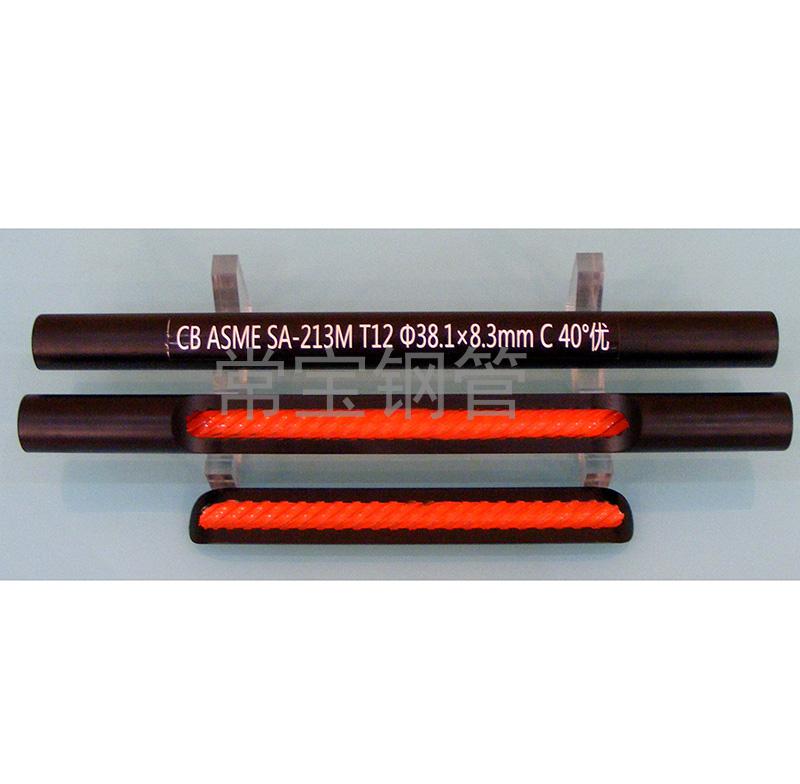

內螺紋管多用于制造鍋爐的爐墻水冷壁管,是電站鍋爐的主要熱交換部件,其通過管內壁的螺旋狀凸筋,使管內的水產生旋轉,從而破壞傳熱過程中的膜式效應,達到核態沸騰的效果。內螺紋管分為普通內螺紋管與優化內螺紋管。
普通內螺紋管分A型和B型,螺旋升角為30°,相比普通圓管而言,能提高30%的傳熱效率。

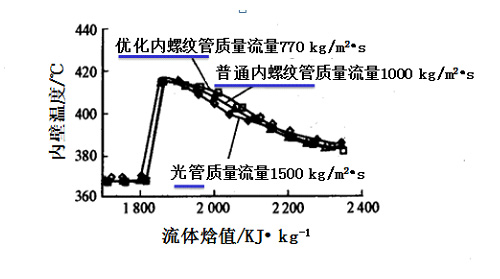

優化內螺紋管是在傳統內螺紋管基礎上進一步發展起來的新一代內螺紋管,其螺紋升角達到40°多,相比普通內螺紋管,又能提高20%的傳熱效率,因此與傳統的內螺紋管相比,其具有更佳的傳熱效應;下圖為光管、普通內螺紋管、優化內螺紋管傳熱特性

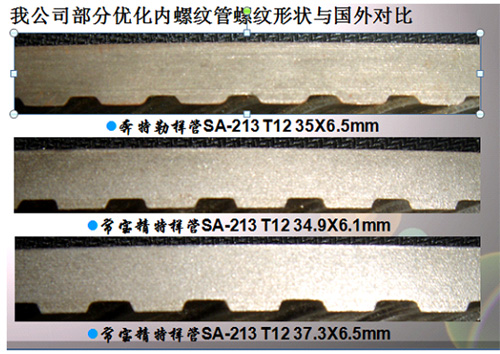

常寶部分T12優化內螺紋管參數與國外數據對比
產地 | 外徑 | 壁厚 | 螺紋頭數 | 螺紋高度mm | 螺紋頂寬mm | 螺旋升角° | 螺紋側邊角° |
Benteler | 34.92 | 20.55 | 6 | 1.26 | 5.81 | 42° | 56° |
常寶 | 31.75 | 20.15 | 6 | 1.25 | 5.91 | 42° | 65° |
常寶 | 34.96 | 21.40 | 6 | 1.31 | 6.04 | 44° | 66° |
目前生產鋼級
20G、SA210C、SA210A1、15CrMoG、12Cr1MoVG、T2、T12、T23、T91
執行標準(部分):
GB5310-2008、GB/T 20409-2006 高壓鍋爐用內螺紋無縫鋼管
ASME SA-210M-2015
ASME SA-213M-2015
產品規格范圍:
外徑:Φ22mm~Φ82.6mm;壁厚:4.0mm~16.0mm。
