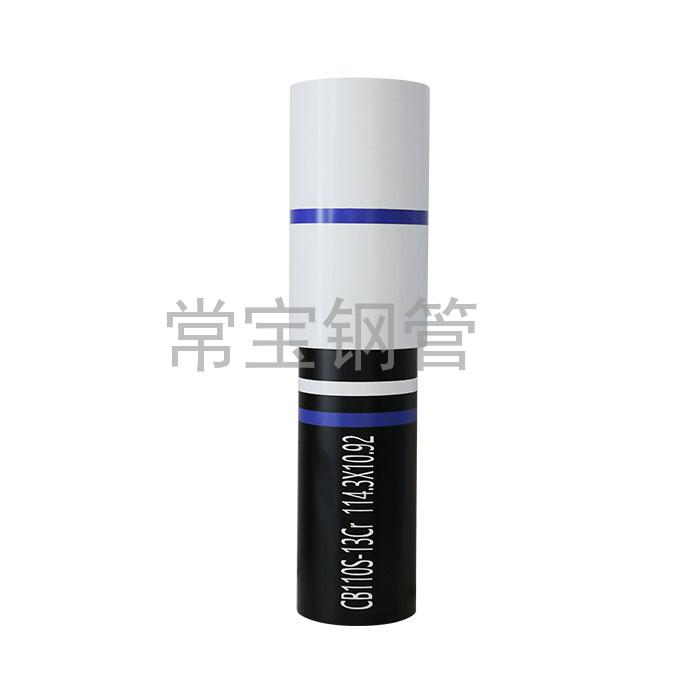

抗CO2腐蝕油套管,具有良好的耐CO2腐蝕性能,適用于含CO2或CO2和CLˉ共存的酸性介質油氣井,采用特殊氣密封螺紋接頭。管體材質采用含Cr、Ni、Mo等合金元素的經濟型低合金鋼3Cr、5Cr、9Cr以及不銹鋼13Cr、15Cr,鋼種具有較高的熱力學穩定性、直接阻滯陽極過程的(Cr、Ni、Mo等)合金元素以及促進陰極過程以及表面活性的元素(Cu、Si、Al等),能使材料表面較快形成具有一個或幾個原子層厚度的高穩定合金組元的表面保護層腐蝕結構,提高套管的抗CO2腐蝕性能。油套管連接接頭采用常寶自主研發設計的氣密封扣型,適用于不同復雜、苛刻工況。目前,常寶抗CO2腐蝕特殊扣油套管已通過國內權威機構檢測,并在國內各大油田廣泛使用,其中抗CO2腐蝕CB110S-13Cr鋼級CBS1套管已通過了《ISO 13679石油和天然氣工業.套管及油管螺紋連接試驗程序》評價要求的CAL-Ⅱ級試驗評價,CBS3油管和套管已分別通過了《ISO 13679石油和天然氣工業.套管及油管螺紋連接試驗程序》嚴苛的高評價要求的CAL-IV級試驗評價。
常寶常用抗CO2腐蝕鋼級:
CB80-3Cr、L80-9Cr、L80-13Cr、CB90-3Cr、CB95-3Cr、CB95-13Cr、CB110-3Cr、CB110-5Cr、CB110-13Cr、CB110S-13Cr
"S"表示"SUPER"超級的意思。
應用在抗CO2腐蝕油套管上的常寶自主研發設計的氣密封特殊扣:
CBS1:常寶氣密性一型特殊扣(油管和套管)
CBS2:常寶氣密性二型特殊扣(油管和套管)
CBS3:常寶氣密性三型特殊扣(油管和套管)
CB-FJ:常寶直連型氣密封特殊扣(油管和套管)
CB-EU-HT/CB-BCS-HT:高抗扭矩對頂特殊扣油套管
執行標準(部分)
API Spec 5CT 套管和油管規范
NACE-TM0171 Autoclave Corrosion Testing of Metals in High-Temperature Water
API Spec 5B 套管、油管和管線管螺紋的加工、測量和檢驗規范
ISO 13679/GB/T 21267石油和天然氣工業套管及油管螺紋連接試驗程序
......
理化性能
鋼級 | 名稱 | 屈服強度MPa | 抗拉強度MPa | 伸長率 | 沖擊韌性 | 硬度 max | 適用范圍 | |
min | max | min | HRC | |||||
80 | CB80-3Cr | 552 | 758 | 689 | 按API 5CT公式計算 | 按API 5CT對N80要求 | 23 | 適用于含CO2較低腐蝕環境 |
L80-9Cr 、L80-13Cr | 552 | 655 | 655 | 按API 5CT對L80要求 | 用于含CO2腐蝕環境 | |||
(PCO2≥0.02MPa) | ||||||||
90 | CB90-3Cr | 621 | 724 | 689 | 按API 5CT對C90要求 | 25.4 | 適用于含CO2較低腐蝕環境 | |
95 | CB95-3Cr | 655 | 758 | 724 | 按API 5CT對T95要求 | 25.4 | 適用于含CO2較低腐蝕環境 | |
CB95-13Cr | 用于含CO2腐蝕環境 | |||||||
(PCO2≥0.02MPa) | ||||||||
110 | CB110-3Cr | 758 | 965 | 862 | 按API 5CT對P110要求 | 32 | 適用于含CO2較低腐蝕環境 | |
CB110-5Cr | 適用于含CO2較低腐蝕環境 | |||||||
CB110-13Cr | 用于含CO2腐蝕環境 | |||||||
(PCO2≥0.02MPa) | ||||||||
CB110S-13Cr | 用于含CO2及少量H2S腐蝕環境 | |||||||
(PCO2≥0.02MPa) |
接頭性能
接頭形式 | 抗內壓和抗擠毀 | 抗拉伸效率 | 抗壓縮效率 | 適用井況 |
CBS1 | 等同管體 | 100%管體 | 油管:100%管體套管:60%管體 | 較不苛刻的井況,淺、中層油氣井等 |
CBS2 | 100%管體 | 油管:100%管體套管:60%管體 | 苛刻的井況,中、深層油氣井等 | |
CBS3 | 100%管體 | 油管:100%管體套管:60%管體 | 較苛刻的井況,深井、超深井、水平井等 | |
CBS3-HTC | 100%管體 | 100%管體 | ||
CB-FJ | 45%~66%管體 | 45%~66%管體 | 修復井、尾噴管等 | |
CB-EU-HT CB-BCS-HT | 等同API EU/BC性能 | 普通油井 |
產品規格范圍:
外徑:Φ33.4mm~Φ219.08mm;壁厚:3.18mm~22.2mm。
